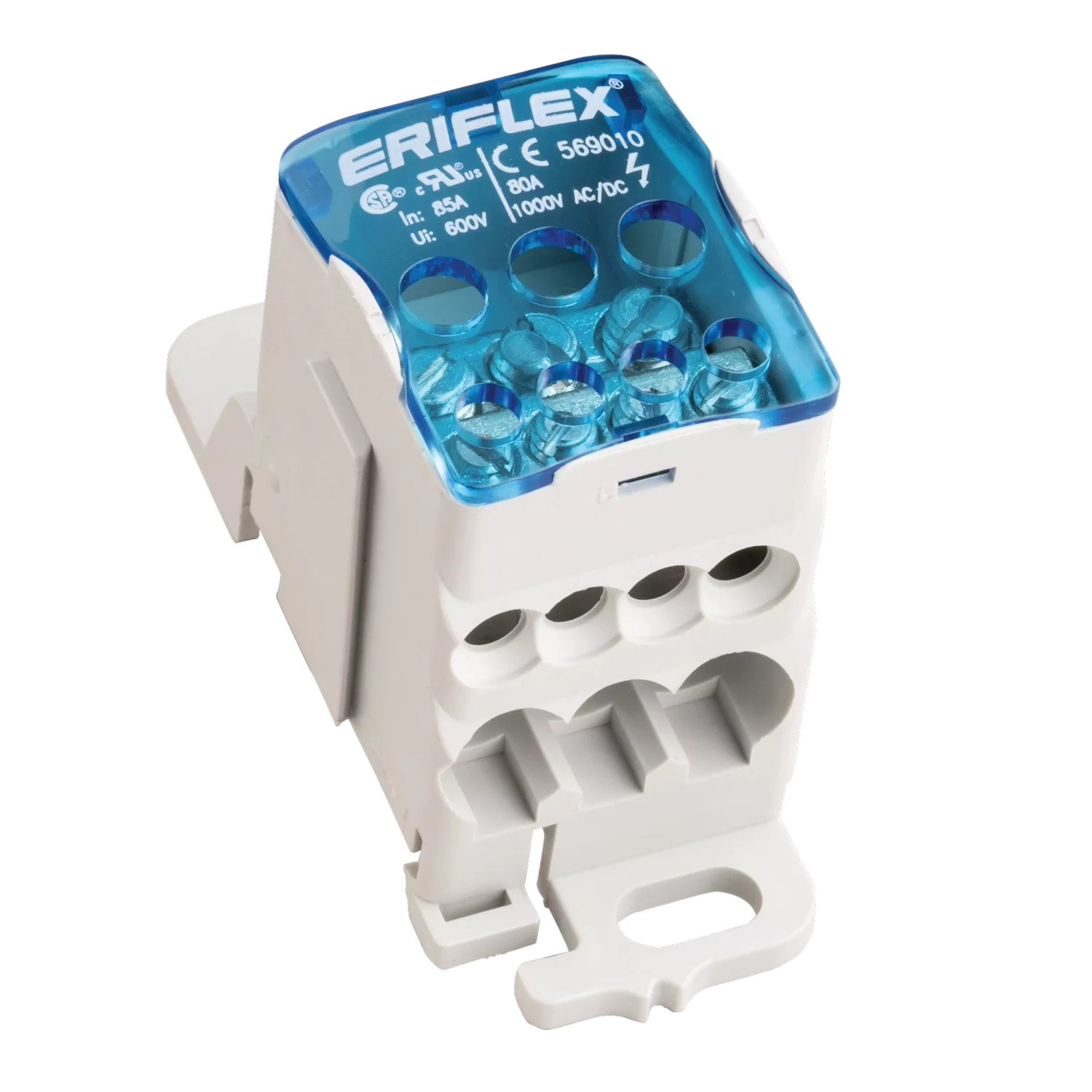

UD 80 A

Clique para ampliar a imagem

Cabo para seis cabos

Modular: mantendo apenas uma entrada, os blocos podem ser alimentados em paralelo usando um jumper wire. Duplique facilmente o neutro.

Padrões da Indústria

Precisa de suporte técnico
ou um orçamento?

Estamos aqui para ajudar

veja algumas

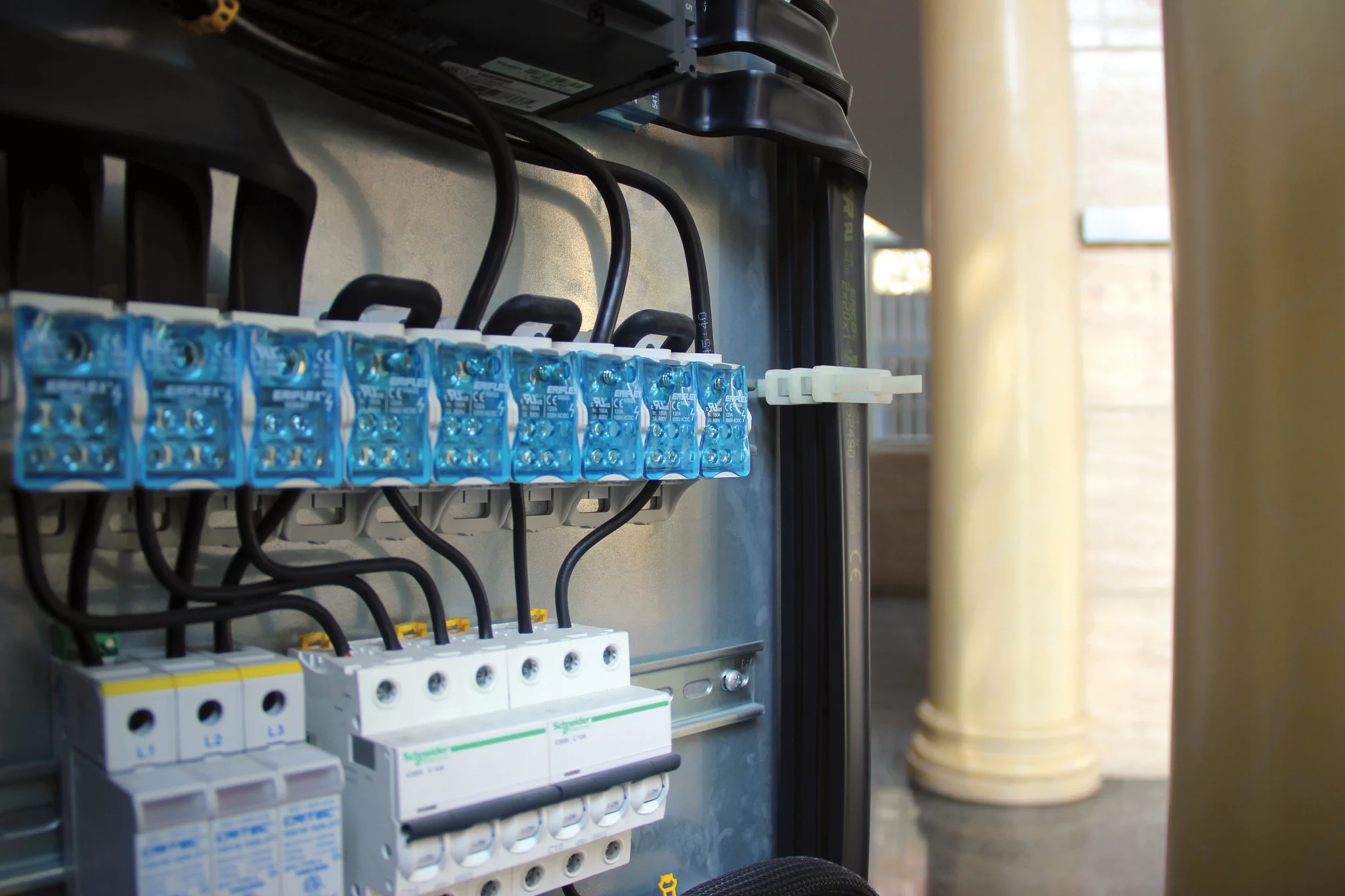

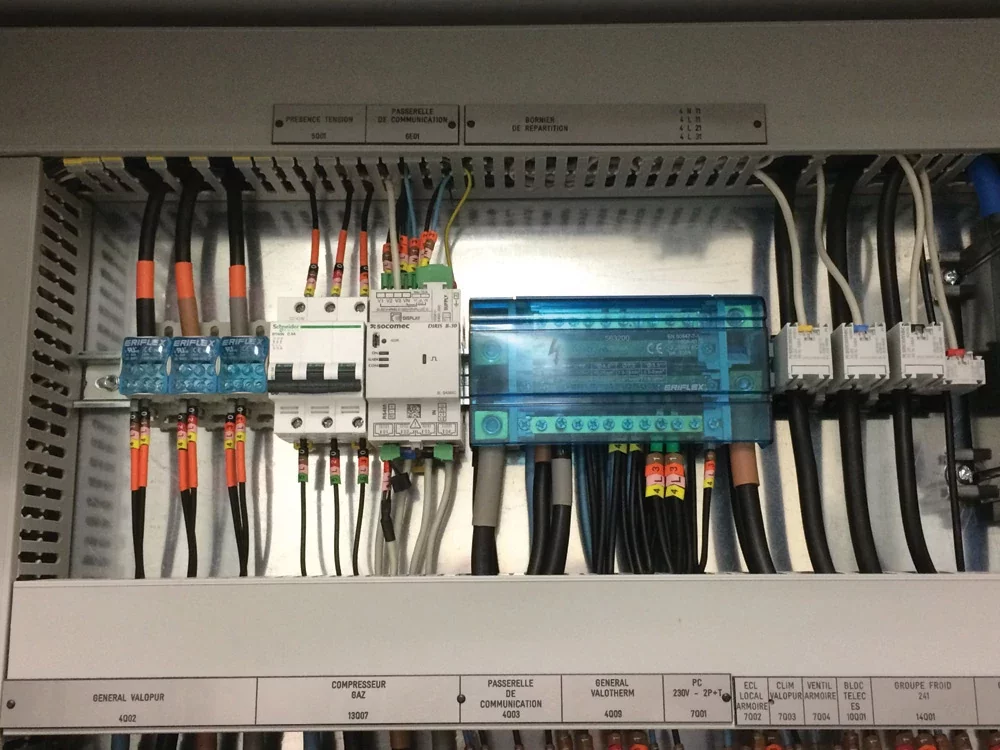

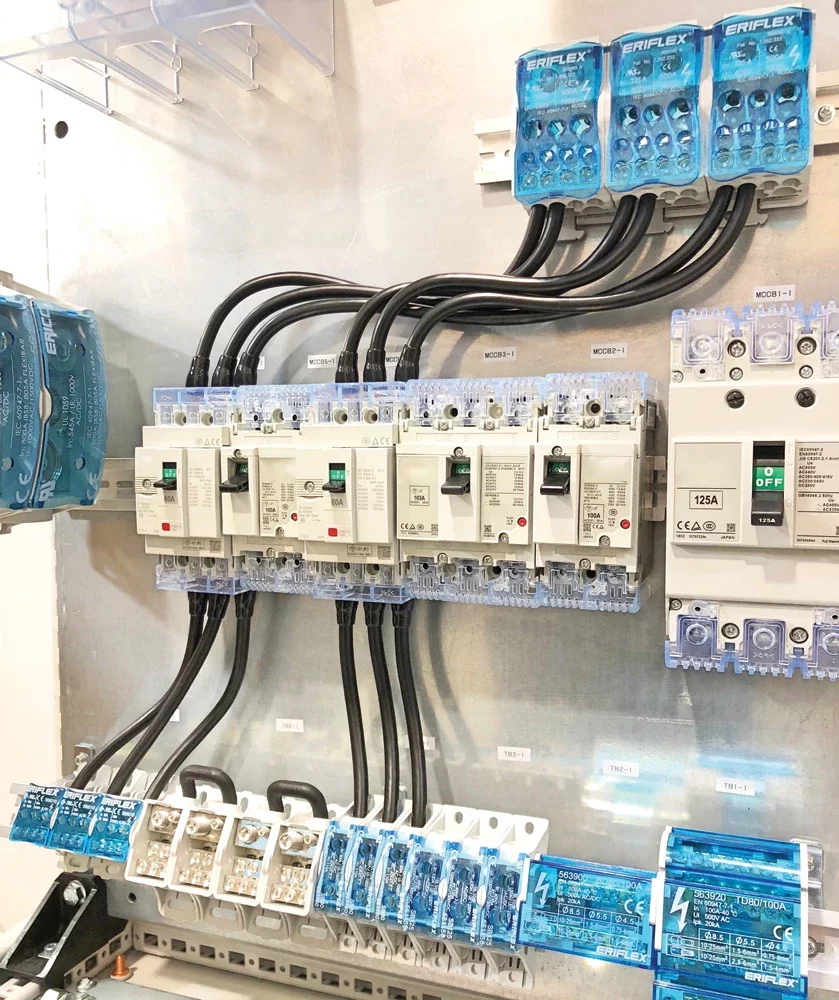

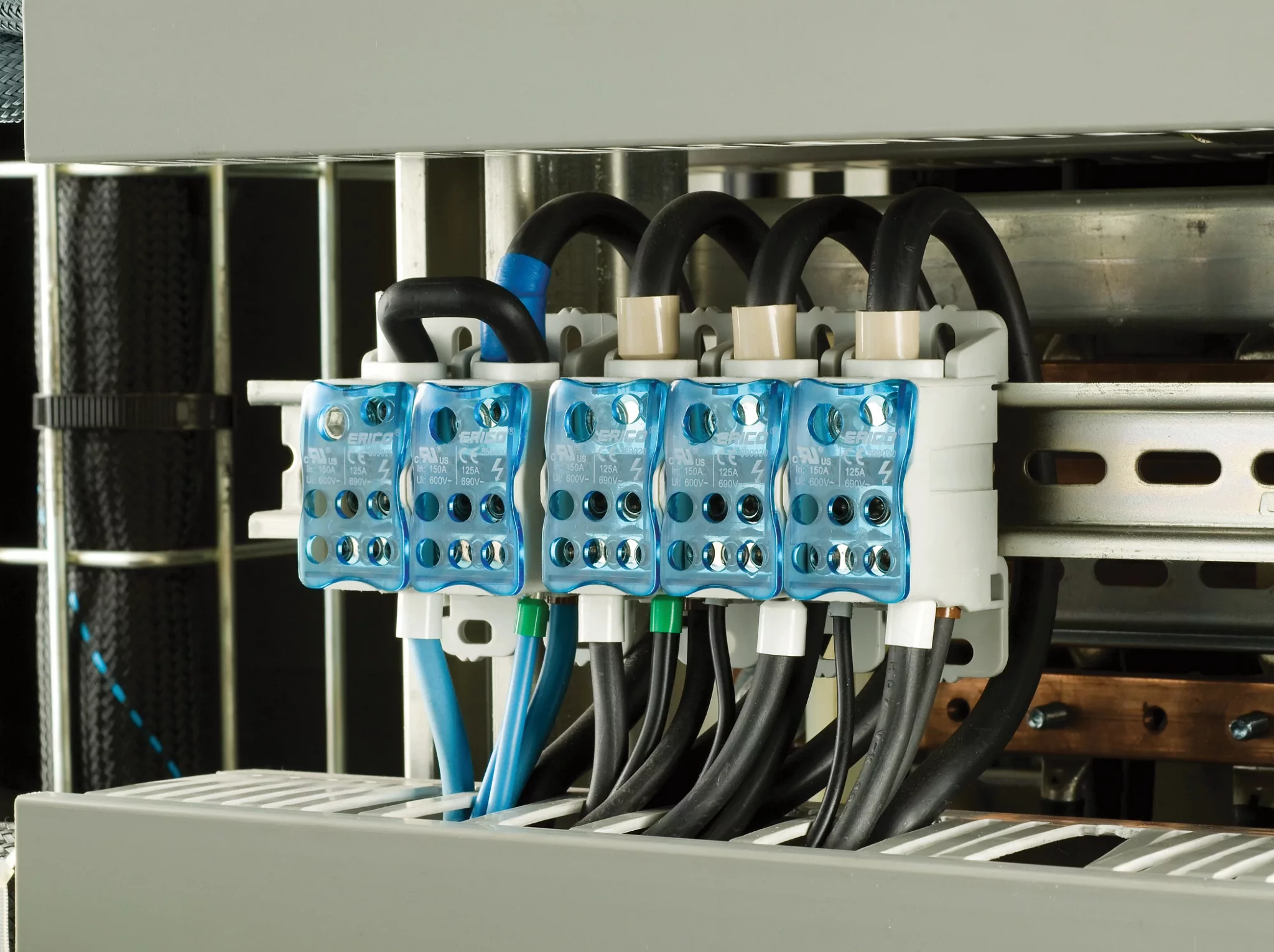

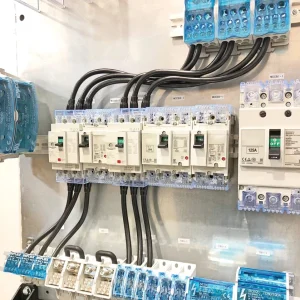

Aplicações

Características

Bloco de cobre estanhado ou alumínio permite conexões diretas de condutores de cobre ou alumínio, ou usando ponteira
A tampa de retenção do parafuso é articulada e removível
O design permite a inspeção visual do condutor e a confirmação da conexão
Blocos modulares de encaixe para construção de blocos de energia multipolares
Encaixa-se facilmente em trilho DIN ou monta-se no painel com parafusos
Taxa de preenchimento de 95%
Compatível com RoHS
Em conformidade com a norma EN 45545, obtendo uma classificação HL3 para o capítulo R23 e uma classificação HL2 para o capítulo R22
Livre de halogênio

Especificações

Métrica

Nº Terminais

Condutor

Tamanho mm²

Ø mm

6–16

6.8 2.5–6 (x4)
2.5–16 (x2)

4.5
6.8

Imperial

Nº Terminais

Condutor

Tamanho AWG

Ø in

#16-#4

0.27 #16-#8 (x4)
#16-#4 (x2)

0.177
0.27

Nº Artigos

Descrição

569010

UD-80A

1 0.07 / 0.15

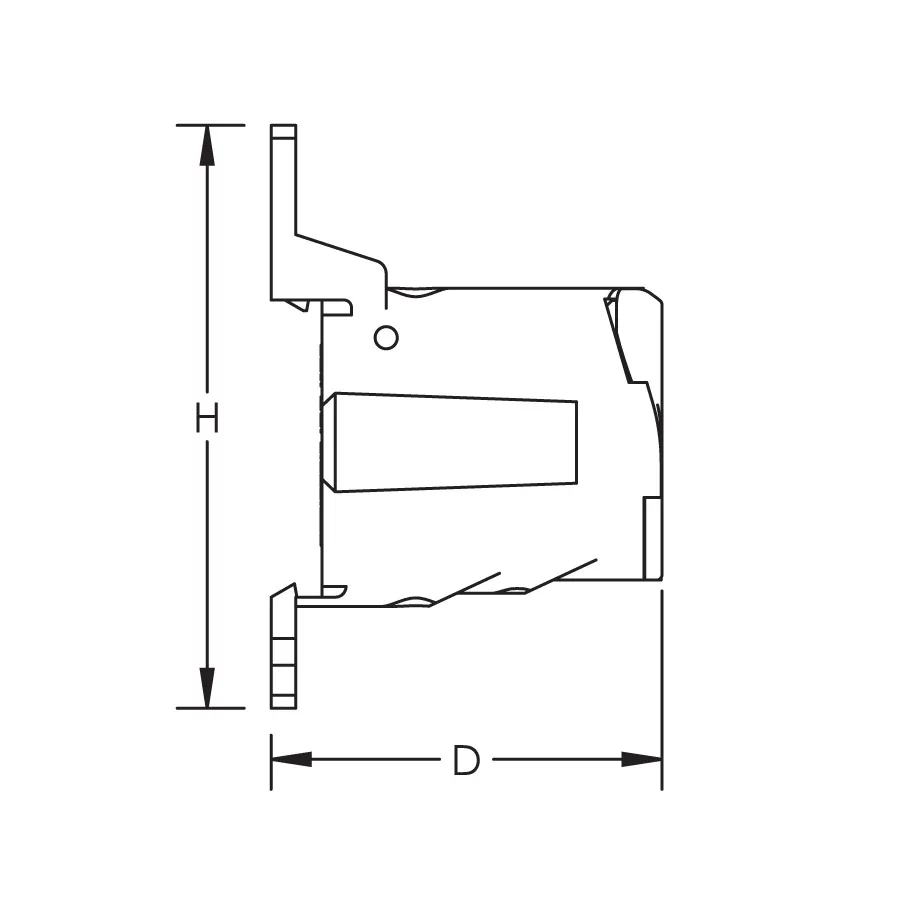

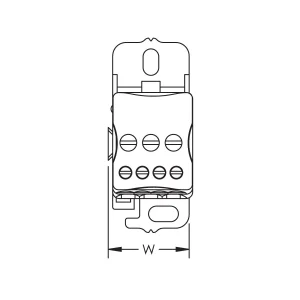

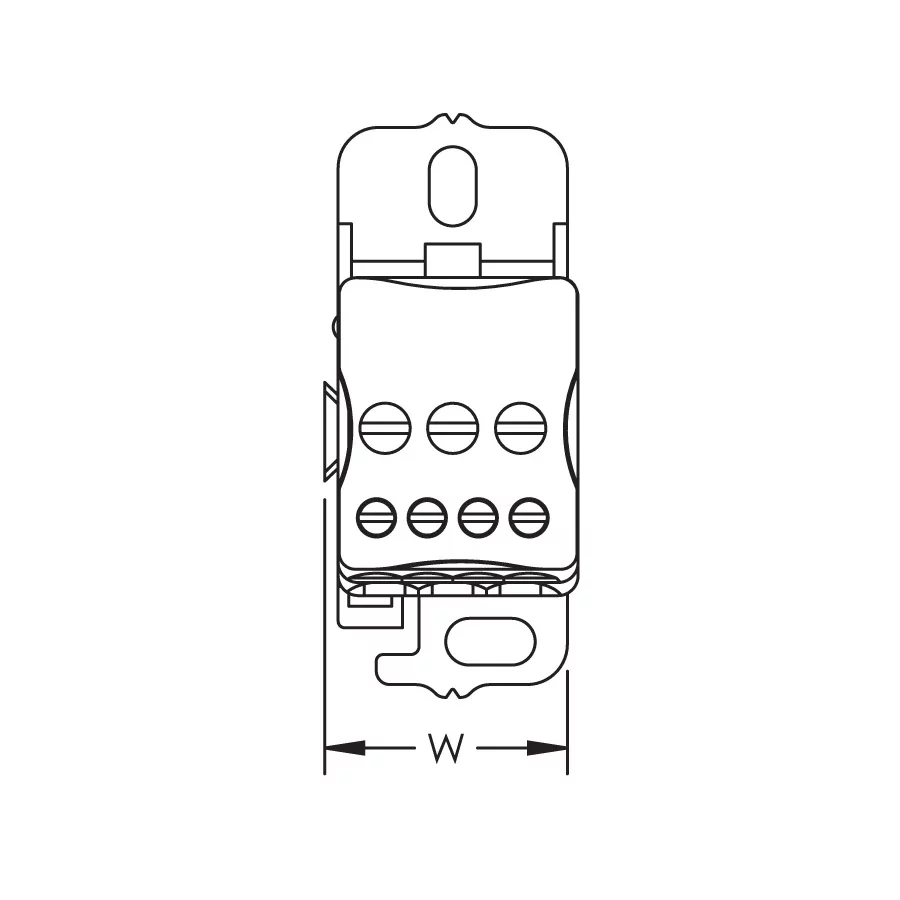

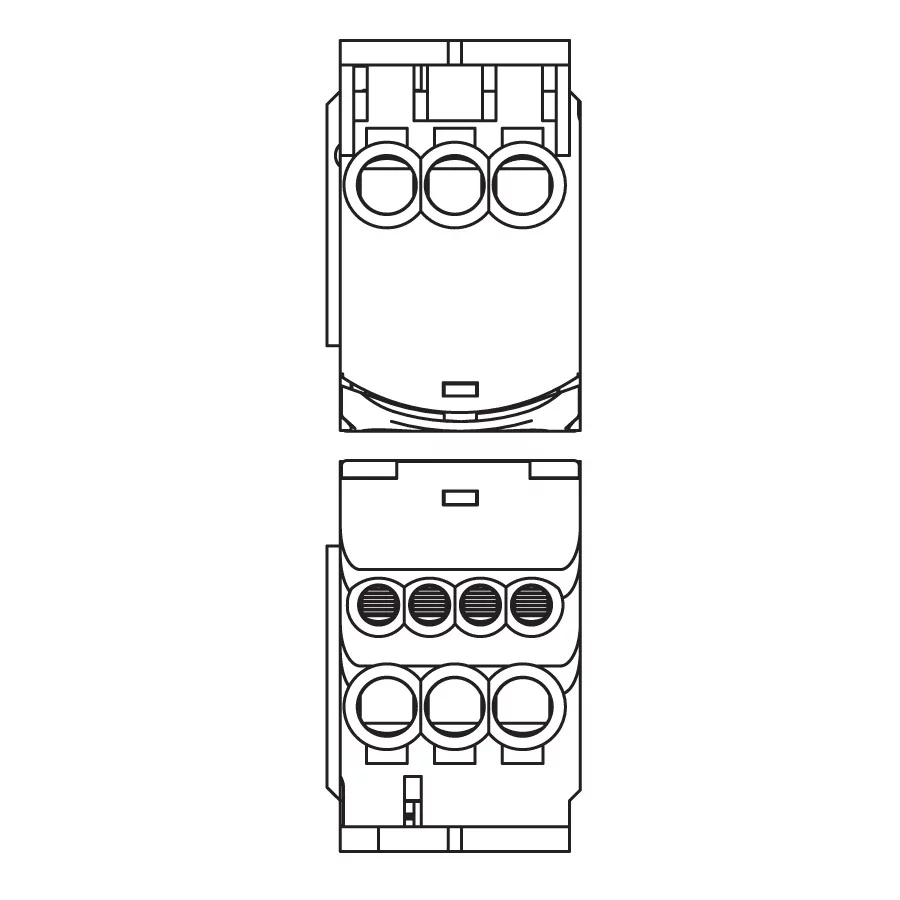

Diagramas

Clique para ampliar a imagem

UD 80 A

Padrões da Indústria

Estamos aqui para ajudar

veja algumas

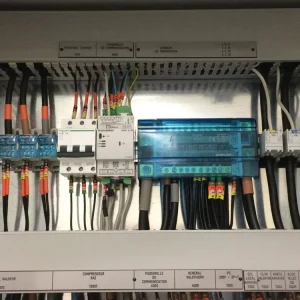

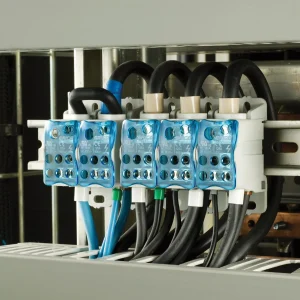

Aplicações

Características

Especificações

Métrica

Nº Terminais

Condutor

Tamanho mm²

Ø mm

1x

6–16

6.8

6x

2.5–6 (x4)2.5–16 (x2)

4.56.8

Imperial

Nº Terminais

Condutor

Tamanho AWG

Ø in

1x

#16-#4

0.27

6x

#16-#8 (x4)#16-#4 (x2)

0.1770.27

Cabo Trançado Rígido

Cabo Trançado Flexível

Nº Artigos

Descrição

569010

UD-80A

1

0.07 / 0.15

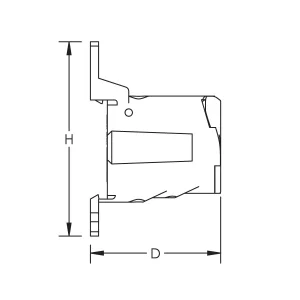

Diagramas
